汽液兩相流水位調節裝置

一、疏水器用途

    疏水調節器也就是水位自動調節器，代替原來的電動疏水閥和浮球式液位調節器，主要用于電力行業的高、低壓加熱器、連續排污擴容器、生水加熱器、熱網加熱器等壓力容器的水位自力式智能調節控制。

二、疏水器優點

  1、該疏水調節器為自調節 裝置，不需要接電源，是利用汽液兩相流的流動特性設計的一種全新概念的液位控制器

  2、具有液位控制穩定；無機械運動部件、無電氣元件、部件少、體積小，因而結構和系統簡單、容易安裝、性能安全可靠。

  3、該水位控制器沒有氣動和電動熱工控制系統，從而減少了維護人員的運行管理。用戶稱其為免維護設備。

三、工作原理

    汽液兩相流自調節液位控制器是基于流體力學理論和控制原理，利用汽液兩相流的流動特性設計的一種全新概念的液位控制器，屬自力式智能調節，需消耗少量的汽（約為排水量的1-2%）作為執行機構的驅動源。該控制器連接系統如圖所示。調節器的作用是控制出口水量，相當于自動調節系統中的執行機構。其調節原理是：當加熱器的水位升高時，信號管內的水位隨之上升，導致發送的調節汽量減少，因而流過調節器中兩相流的汽量減少、水量增加，加熱器的水位隨之下降。反之亦然。由此實現了加熱器水位的自動控制。

 四、產品規格型號

  根據調節器傳感器口徑，可選型，也可根據實際情況另設計任何尺寸。

四、安裝與調試

（一）安裝

    1、上部支管與加熱器水平衡管相連。

    2、汽平衡管裝在加熱連通管高于警戒水位。

    3、調節器好水平放置。情況特殊的亦可能垂直放置。盡可能安裝在加熱出水方向。

    4、調節器連接管愈短愈好，彎頭愈少愈好。

（二）調試

　　（1）打開各疏水管道上的各種閥門，檢查水位計，水位控制器是否靈敏。

　　（2）須保持加熱管道的疏水量為大負荷時。

　　（3）連鎖調試二個以上水位控制器時，由高壓力往低壓順序進行。

　�。�4）連鎖調試旁路閥、調節閥、水位緩慢上升到正常水位，再開啟調節閥門。觀測水位情況繼續用調節閥進行關閉漸調，直到水位能夠自動維持穩定狀態。

　　（5）若在高度過程中出現滿水，可適當開啟旁路閥 。

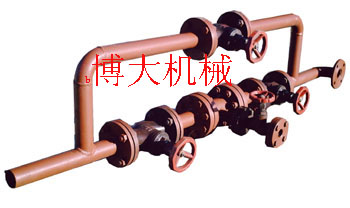

這是整套疏水裝置
這是我們的車間內拍照
這是整套疏水裝置安裝圖
這是整套疏水裝置原理圖
